モデルが平面ビューで見えない! 3Dビューでは見えるのに 平面ビューで見えない! 表示されないのには訳があります 1 カテゴリのチェックが外れている 2 ビュー範囲から外れている 3 部分切断領域が掛かっている 4 フィルタで非表示にしている 5 ビューで要素を選択して非表示 6 フェーズの違いで非表示 7 他のモデルで隠されている 8 ワークセットで非表示 9   トリミングの範囲外で非表示 補1  断面線の表示 補2 詳細レベルで非表示設定になっている 補3 ラインワーク(線種変更) 補4 ビューの専門分野 補5   デザインオプション 補6   ワークセット 準備体操 ■とりあえず電球をクリックしてもし、リビール側に要素があれば1か5が原因 ■要素がある辺りに部分切断領域があるか確認してください。(リビール側も!)あれば3が原因かも ■トリミングのオンオフもしてみてください。9 上記でだいたい当りをつけてから原因を探ると早くゴールに辿り着けるかもですwww 1 カテゴリのチェックが外れている [表示/グラフィックスの上書き]の[モデルカテゴリ]タブ ※このダイアログがグレーアウトして編集不可の場合は、ビューテンプレート側でコントロールされています。 2 ビュー範囲から外れている 殆んどのモデルはビューの②切断面~③下(④ビューの奥行き)の間にあれば表示される カテゴリにより一部例外もあります ビュー範囲の切断面より上部にある要素でも、カテゴリによっては表示される 表示されるカテゴリ:窓、収納設備、一般モデル Revit HELP↓ 3 部分切断領域が掛かっている 設定したビュー範囲からモデルが外れている 4 フィルタで非表示にしている ビューごとにフィルタの設定ができ、表示のチェックをオフすれば非表示になります 5 ビューで要素を選択して非表示 非表示にする要素を選択して右クリック⇒ビューで非表示⇒要素(カテゴリ) ※ビューテンプレートがあてられている場合はカテゴリは選択できません 非表示の解除の仕方 reveal(リビール)訳は<隠

手すり③手すり各部名称 in Revit

手すりの設定を無事終えるには、パラメーターが何を指しているのか分からねばなりませんが、手すりツールのパラメーター名は、建築用語やメーカーの部位名と少し違う独自の名称になっているため、?となり設定をより難しくしています。

パラメーター名を覚える必要はありませんが、へーそうなんだ位に慣れておくとこの先の手すりの設定がイメージしやすくなります。

まずは習うより慣れろなので、下記の例をざっと見てください。

For Example

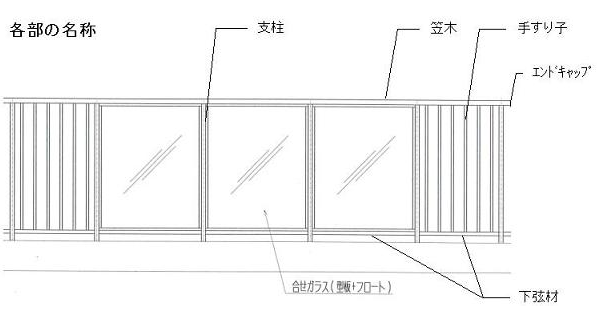

google先生から抜き出した画像を手すりのパラメーター名で言い換えていす。複数パラメータ名がある場合はケースによりどちらかの機能を使って形状を作ります。
▼各部の設定場所はこちらから。
 具体的な操作方法などはしばしお待ちください(*´з`)


  • 手すり ➡ 笠木手摺
  • 壁付けブラケット ➡ 主パターン
  • エンドキャップ ➡ 始端/下部の端部・終端/上部の端部・モデル化必要?


  • ①柱 ➡ 始端側手摺柱・終端側柱・コーナー手すり柱
  • ②横板セット ➡ 手摺横桟構成
  • ③笠木 ➡ 笠木手摺

  • 方立 ➡ 始端側手摺柱・終端側柱
  • 笠木 ➡ 笠木手摺
  • 下弦材 ➡ 手摺横桟構成
  • 手すり子(格子部材) ➡ 主パターン
  • 支柱 ➡ 主パターン
  • ガラス・パネル ➡ 主パターン・手摺横桟構成


  • 笠木 ➡ 笠木手摺
  • 下弦材 ➡ 手摺横桟構成
  • 手すり子 ➡ 主パターン
  • 支柱 ➡ 主パターン
  • 合せガラス ➡ 主パターン・手摺横桟構成



  • 壁付けブラケット ➡ 主パターン
  • 支柱ブラケット ➡ 主パターン
  • ガラス取り付け用ブラケット ➡ 主パターン


  • エンドキャップ ➡ 延長スタイル・始端/下部の端部・終端/上部の端部
  • ジョイント材 ➡ パスでRを作る
  • ブラケット ➡ 主パターン・補助手摺支持
  • 支柱 ➡ 主パターン




  • レールカバー ➡ 笠木手摺
  • エンドキャップ ➡ あえてモデル化が必要?


  • フラットバー ➡ 笠木手摺
  • 持出しブラケット ➡ 主パターン・補助手摺支持




  • 笠木 ➡ 笠木手摺
  • 手すり子 ➡ 主パターン・補助手摺支持
  • ブラケット ➡ 主パターン・補助手摺支持
  • フラットバー用ライナー ➡ 補助手すり1,2
  • ベースカバー ➡ 手摺横桟構成


  • ビーム ➡ 笠木手摺
  • 横桟 ➡ 手摺横桟構成
  • 支柱 ➡ 始端側手摺柱・終端側柱・コーナー手すり柱・主パターン



ちょっと慣れたかな?
