平面詳細図を作成①

 平面図を分割して平面詳細図を作成する方法


ビューを分割

分割と言っても3Dモデルを分割するのではなく、分割したい範囲ごとの平面図ビューを作成します。ポイントは従属ビューを使ってビューを作成するところです。

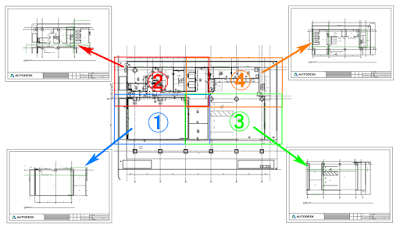

例えば、1階のビューを4分割して平面詳細図を作成するには次の①~④の操作を行います。

①1階平面図ビューの従属ビューを4つ作成する
ビュー名の上で右クリック>ビューを複製>従属として複製




②それぞれのビューの範囲をスコープボックスやトリミング領域で調整する

平面を4分割

ビューごとに範囲を調整

③シートを作成する
表示タブ>シート>図面枠を選択

④ビューをシートに配置する
表示タブ>表示>配置できるビューを表示したダイアログが表示される>ビューを選択>シートにビューを追加

または直接プロジェクトブラウザからドラッグ&ドロップ

できた(*‘∀‘)


他の階も同様のビューを作る

他の階で同様の従属ビューを作る場合は「従属ビューを適用」を使います。
元になるビューと同様の従属ビューを自動で作成する機能です。

①プロジェクトブラウザで参照する親ビューを表示する。


②親ビューの上で右クリック>右クリックメニュー表示>従属ビューを適用をクリック


④ビューを選択ダイアログで従属ビューを作成するビューを選択>OK


⑤指定したビューに従属ビューができます。


⑥それぞれのビューをシートに配置する。

※自動的にシートに配置する機能は標準機能にはありません(-_-;)
自動で行いたい場合はアプリやDynamo等を利用します。


寸法やタグを配置する

全体の作業は親ビューで行い、通り芯の調整などは各従属ビューで行います。

但し、タグは分割したビューから見切れてしまうと、表示されないので注意下ください。




2020.10.23
