ACC/BIM360 ④アクセス

ACCへアクセス


メンバーになりましたっ!



※ACCのDocsやBIM360のDocument managementは名前は違いますが、共にファイルを保存する場所です。両方を毎回記述すると長くなってしまうので、以降はDocsとだけ記述します。Docsとだけ書いてあってもDocument managementも同様なんだなと思って読んでください。

ブラウザ

ブラウザを介してアクセスしますが、Autodeskはgoogle chromeを推奨しています。
以前Microsoft EdgeでBIM360を開いた時に何かが駄目だった記憶があります。(何が駄目だったのかがどうしても思い出せない(-_-;))

アカウント

Autodeskのアカウントが必要です。アカウントは会員登録みたいなもので「ID とパスワードのセット」で個人を識別できるようにしているものです。IDはメールアドレスになりますがgmailなどでも登録可能です。

招待

プロジェクト管理者またはアカウント管理者から、Autodeskアカウントに招待メールを送信してもらい、それに応答するとプロジェクトのメンバーになれます。


ライセンス

ACCは有料のサービス(製品)なのでライセンスが必要です。ACCとBIM360ではライセンスの考え方が大分違っています。

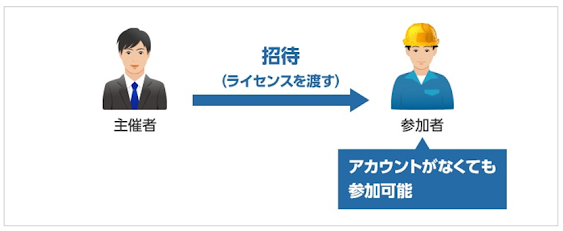

  • BIM360の場合は招待する側がライセンスを用意して、招待される側はライセンスを貸してもらって利用するので受ける側は費用がかからなかった。


  • ACCはメンバーそれぞれがライセンスを所有していなければならない。
    ➔と、言いつつBIM360の時のように貸してもらう事もできる😝


詳しくは下記の動画をですごく分かり易く解説していますのでぜひ参照してください。

こちらから

Revitからアクセスする場合の留意点

DocsのライセンスとRevitのライセンスを持っていても全ての作業ができるわけではありません。作業別にライセンスが必要です(特典というものらいしので、ご自身のライセンスの管理者の方に連絡して付与してもらえば大丈夫なようです)

  • Cloud Models for Revit
    RevitからACCに保存をするためのライセンス


  • Revit Cloud Worksharing
    Revitで共有作業をするためのライセンス



お気に入りに登録

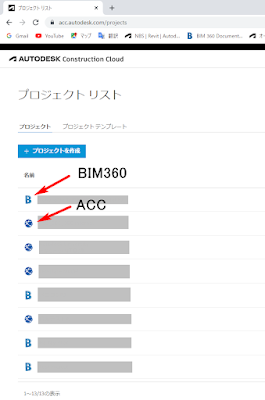

google chromeを立ち上げて毎回検索するのは面倒くさいので皆さんお気に入りに登録してアクセスすると思いますが、その場合はぜひ「プロジェクトリスト」を登録してください。

プロジェクトリストには、自分がメンバーになっているACCとBIM360両方のプロジェクトの一覧が一緒に表示されとても便利です。




お疲れさまでした
