続・嬉しすぎるRevit2022の新機能

2022のアップグレードは私の心の中を覗いたの?
と思うくらい沢山の(私の)要望に応えてくれました。ありがとうAUTODESKぅ💓


その1~7はこちら


その8 集計キーで共有パラメータが使える

2021までは集計キーで共有パラメータの利用ができず、何度も悔し涙を流しましたが2022からそんな涙はもう流しません!

集計キーのパラメータ作成ダイアログを表示すると「共有パラメータ」が利用可能になっています☆彡

↑Revit 2022

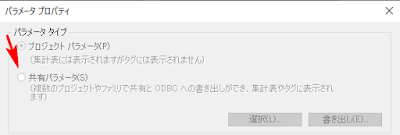

Revit 2021までは下図の様に共有パラメータの部分がグレーアウトして選択不可でした 涙

その9 マルチカテゴリの集計表で・・

2021までのマルチカテゴリの集計表はロード可能なファミリのみ対応していましたが
2022からは、床、壁、天井、屋根、階段、手すり等のシステムファミリも対象となりました。マルチカテゴリ集計表は個人的には今まで利用したことがありませんでしたが、窓とカーテンウォールが一緒に集計で・き・るとか考えると色々夢が広がります(*‘∀‘)


そしてそして

まずは2021までのマルチカテゴリの集計表をのダイアログを見ていただきたい↓

お馴染みの集計表プロパティのフィールドの状態ですよね。


2022ではな、な、なんとステキなフィルタ機能が追加されています。





パラメータのタイプでもフィルタリングができるんです👍

これ、結構ありがたい。

その10 タグから複数の引き出し線

今までこの機能が無かったので、タグを同じ場所で重ねて複数の引き出し線があるような感じにして利用していましたが、もうそんな子供だましみたいな手は必要ありません。



値の違うものを選択した場合は<各種>と表示されます

各種って草

その11 PDFのエクスポート

PDFのネイティブ出力は前回も書いたのですが、補足です。ハイパーリンク機能がデフォルトで付いています。
今まで利用していた(無料の)PDFプリンタにはない機能だったので嬉しいです。
Revitで何に対応できるのかというとコールアウトに対応しています。コールアウトってものすごく便利だと思うのに出力すると絵に描いた餅になってしまい、残念に思っていました。でも、もう大丈夫ですね💪





こんなに、まとめてステキなアップグレードを行ってくれたのはやはり昨年のイギリスでの行動が影響しているのだろうか?もしそうだとしたら行動したイギリスの建築関係者の方々にありがとう、そしてそれにこたえたAutodeskもありがとう(*‘∀‘)」
