リンクモデルから通り芯とレベルを取得する

 リンクしているモデルの通り芯とレベルをプロジェクトに取り込む方法

かんたんに出来るよ☆彡

先行しているモデル(例えば意匠モデル)の通り芯やレベルがそのまま取り込めるので、リンクモデルを元に設備や構造のモデルをスタートする時などに活用できます。

作業は標準ツールのコピー/モニタを使って行います。

準備

まずはプロジェクトに読み込みたい通り芯とレベルの入っているモデルをリンクしておきます。


リンクした↑のファイルを例に説明します

操作方法:レベルをコピー

下記の手順 1 でレベルを削除する場合、プロジェクトはテンプレートからプロジェクトを開始したばかりの状態というのを前提としています。
➔レベルを削除すると関連したビューも同時に削除されてしまうので、既にプロジェクトにあるビューは残したい場合はレベルを削除せず、その他のレベルをリンクビューから取得します。

レベルなくしてビューは存在しません



1.立面図ビューまたは断面図ビューを開いて、テンプレートにデフォルトで配置されているレベル線を削除します。
但し、レベル線は1本は必ずプロジェクトになければならない仕様なので最後の1本は削除できません。取り合えず残しておいて、レベルを取得した後で残ってしまったレベルを削除します。

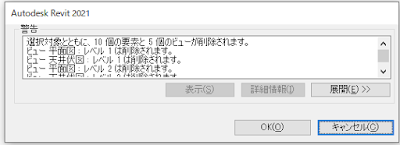

レベルを削除する時に、削除するレベルを元に作成したビューを削除しちゃうけどいい?と聞いきます。もちろん答えは「OK」でバッサリ削除してください(*‘∀‘)


2.立面図または断面図でリンクモデルにある全レベルを表示します。


3.コラボレートタブ>コピー/モニタ▼>リンクを選択

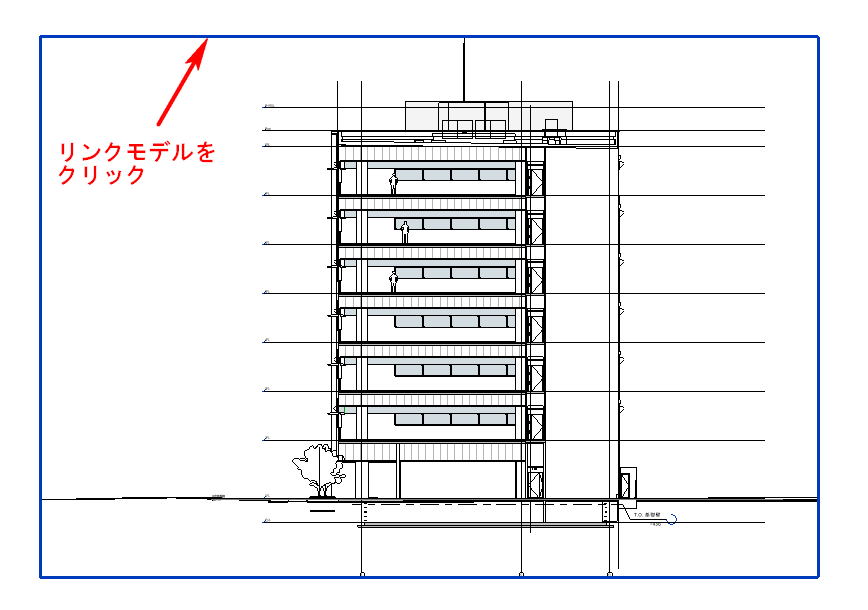

4.リンクモデルをクリック



5.リンクモデルを選択後リボンの表示がコピー/モニタのコンテキストタブに切り替わります



6.オプションをクリックしてコピーの設定を確認


7.設定がこれでよければ「OK」をクリック
基本的にはオフセットレベルは0.0、レベル名は再利用(リンク側と同じ)でOK


8.リボンのコピーツールをクリック>オプションバーの「複数」にチェックを入れ、リンクモデル全体を選択>フィルタを表示>レベル線のみチェック


9.オプションバーの「終了」をクリック
※リボンの「終了」ではないので注意してください!!


10.この時点でレベル線はプロジェクト内にコピーされています。

しかしなにやら見慣れないマークが・・・


このマークはコピー元のレベル線と取り込んだレベル線が情報をやり取りしているモニタリング状態を示しています。今回はモニターしないので、モニターを解除します。

11.いったんコピー/モニタツールを「終了」します。



12.コピーしたレベル線を選択>モニタを停止をクリック
 ※モニタを停止したらリンクから独立したレベル線になります。



13.最後に1で残してしまった元からあるレベル線を削除します。

通り芯をコピー

次に通り芯もコピーします。上記の1~12の操作をレベルを通り芯と読み替えて行います。

以上おしまい。慣れたら秒で通り芯やレベルを取得できるので超便利です☆彡



その後のフロー

レベルを作り直したのでプロジェクトにはレベルに関係するビューはない状態になります。
通り芯をコピーしたら、ビューを作る事から始めてください☆彡



Revit2021
